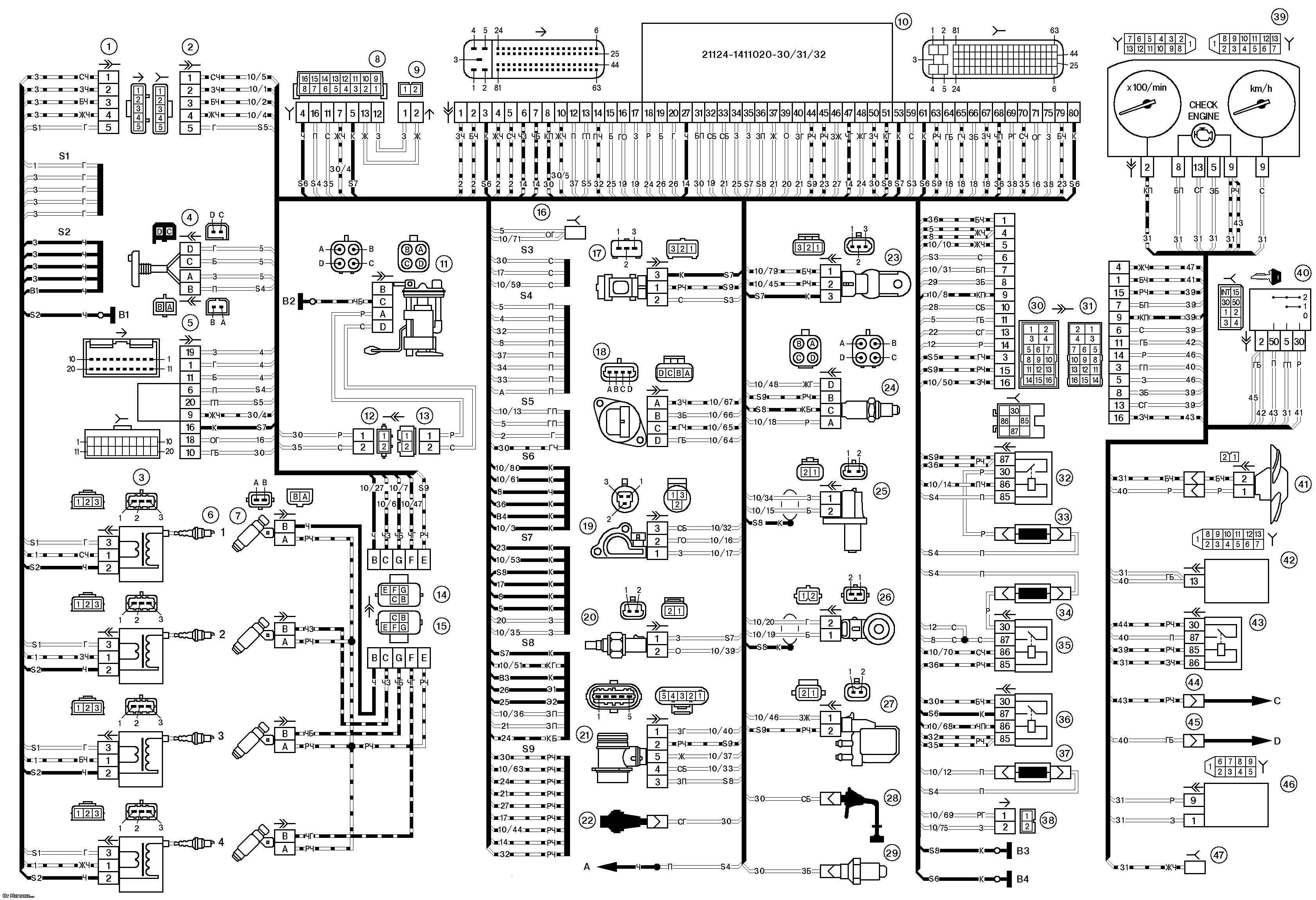

Схема подключений ЭСУД 21104 1.6 16V Бош 7.9.7 Январь 7.2

Перечень элементов схемы электрических соединений ЭСУД ЕВРО-2 М7.9.7 а/м 21104:
 1 – колодка жгута проводов катушек зажигания к жгуту системы зажигания;
 2 – колодка жгута системы зажигания к жгуту проводов катушек зажигания;
 3 – катушки зажигания;
 4 – датчик сигнализатор иммобилизатора;
 5 – блок управления иммобилизатора;
 6 – свечи зажигания;
 7 – форсунки;
 8 – колодка диагностики;
 9 – колодка жгута системы зажигания к жгуту салонной группы АБС;
 10 – контроллер; 11 – электробензонасос;
 12 – колодка жгута системы зажигания к жгуту датчика уровня топлива;
 13 – колодка жгута датчика уровня топлива к жгуту системы зажигания;
 14 – колодка жгута системы зажигания к жгуту форсунок;
 15 – колодка жгута форсунок к жгуту системы зажигания;
 16 – колодка жгута системы зажигания к жгуту боковых дверей;
 17 – датчик скорости;
 18 – регулятор холостого хода;
 19 – датчик положения дроссельной заслонки;
 20 – датчик температуры охлаждающей жидкости;
 21 – датчик массового расхода воздуха;
 22 – датчик контрольной лампы давления масла;
 23 – датчик фаз;
 24 – датчик кислорода;
 25 – датчик положения коленчатого вала;
 26 - датчик детонации;
 27 – электромагнитный клапан продувки адсорбера;
 28 – датчик уровня масла;
 29 – датчик указателя температуры охлаждающей жидкости;
 30 – колодка жгута системы зажигания к жгуту панели приборов;
 31 – колодка жгута панели приборов к жгуту системы зажигания;
 32 – реле зажигания;
 33 – предохранитель реле зажигания;
 34 – предохранитель цепи питания электробензонасоса;
 35 – реле электробензонасоса;
 36 – реле электровентилятора;
 37 – предохранитель цепи питания контроллера;
 38 – колодка жгута системы зажигания к соединителю кондиционера;
 39 – комбинация приборов;
 40 – выключатель зажигания;
 41 – электровентилятор системы охлаждения;
 42 – блок бортовой системы контроля;
 43 – реле стартера;
 44 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
 45 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
 46 – маршрутный компьютер;
 47 – диагностический разъем.

 A – к клемме "плюс" аккумуляторной батареи; В1 – точка заземления жгута проводов катушек зажигания; В2 – точка заземления жгута датчика уровня топлива; В3, В4 – точки заземления жгута системы зажигания; С – к стартеру; D – к выключателю плафона освещения салона двери водителя.

 Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.
