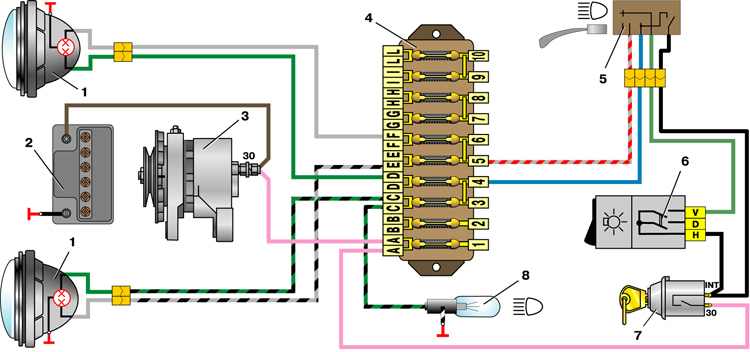

Схема включения фар на ВАЗ-2101, 21011 и 21013

Публикуем схему включения фар на копейке ВАЗ-2101. При неисправностях в данных цепях пригодится ;)

1 – фары;
 2 – аккумуляторная батарея;
 3 – генератор;
 4 – блок предохранителей;
 5 – переключатель света фар; 6 – выключатель наружного освещения;
 7 – выключатель зажигания;
 8 – контрольная лампа дальнего света фар в комбинации приборов
