Установка электрозамка открытия багажника ВАЗ-2107, ВАЗ-2105

Дорогие друзья, сегодня мы вам расскажем об очередном небольшом полезном тюнинге, задуманном для удобства в эксплуатации наших пятерок и семерок в повседневной жизни, а именно мы установим на крышку багажника замок с электрическим приводом (актуатор) для того, что бы открывать багажник можно было не выходя из салона, или если у вас на сигнализации есть программируемый свободный канал, то можно подключить открытие багажника к вашей сигнализации и открывать багажник с брелока сигнализации одним нажатием кнопки, при этом умные сигнализации будут отключать так же зону охраны багажника, если у вас все грамотно подключено и установщики не схалтурили.

 Итак, поехали, нам понадобится такой вот набор - актуатор с креплениями и тягой, реле стандартное 4 пиновое и кнопка открытия багажника, можно от ВАЗ-2110, с иконкой:

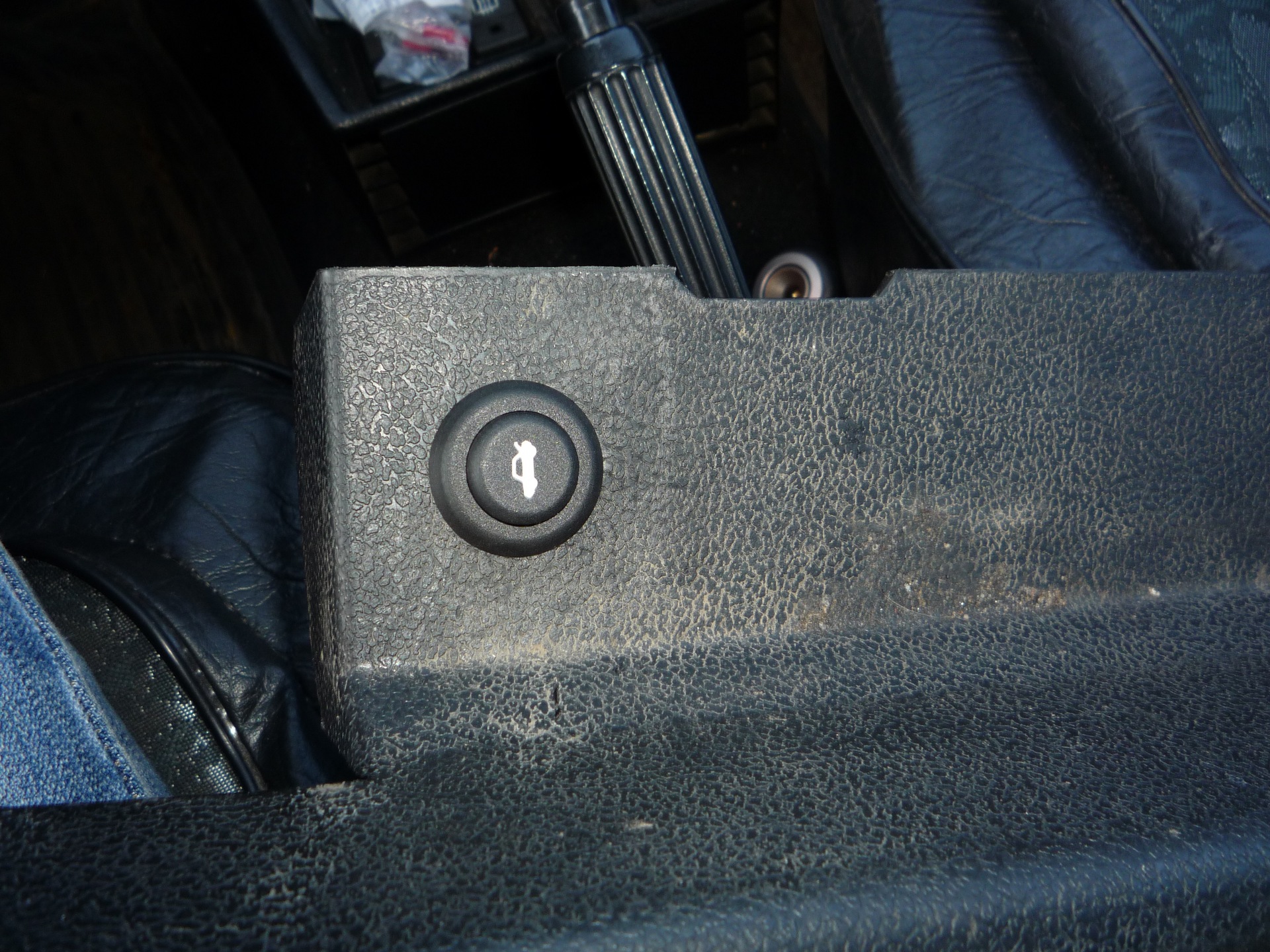

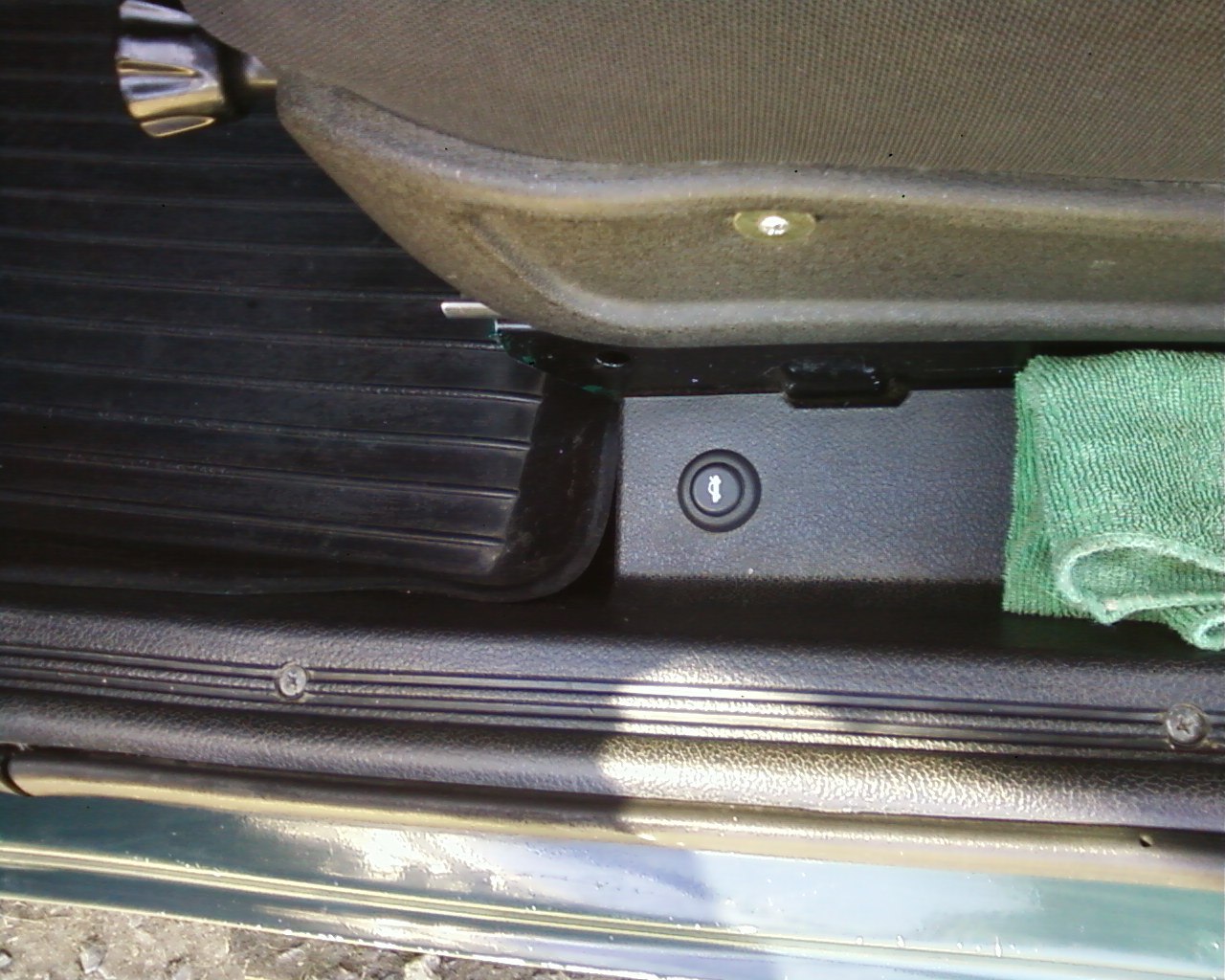

Саму кнопку можно разместить где угодно, на ваше усмотрение, вот вам возможные варианты на фото:

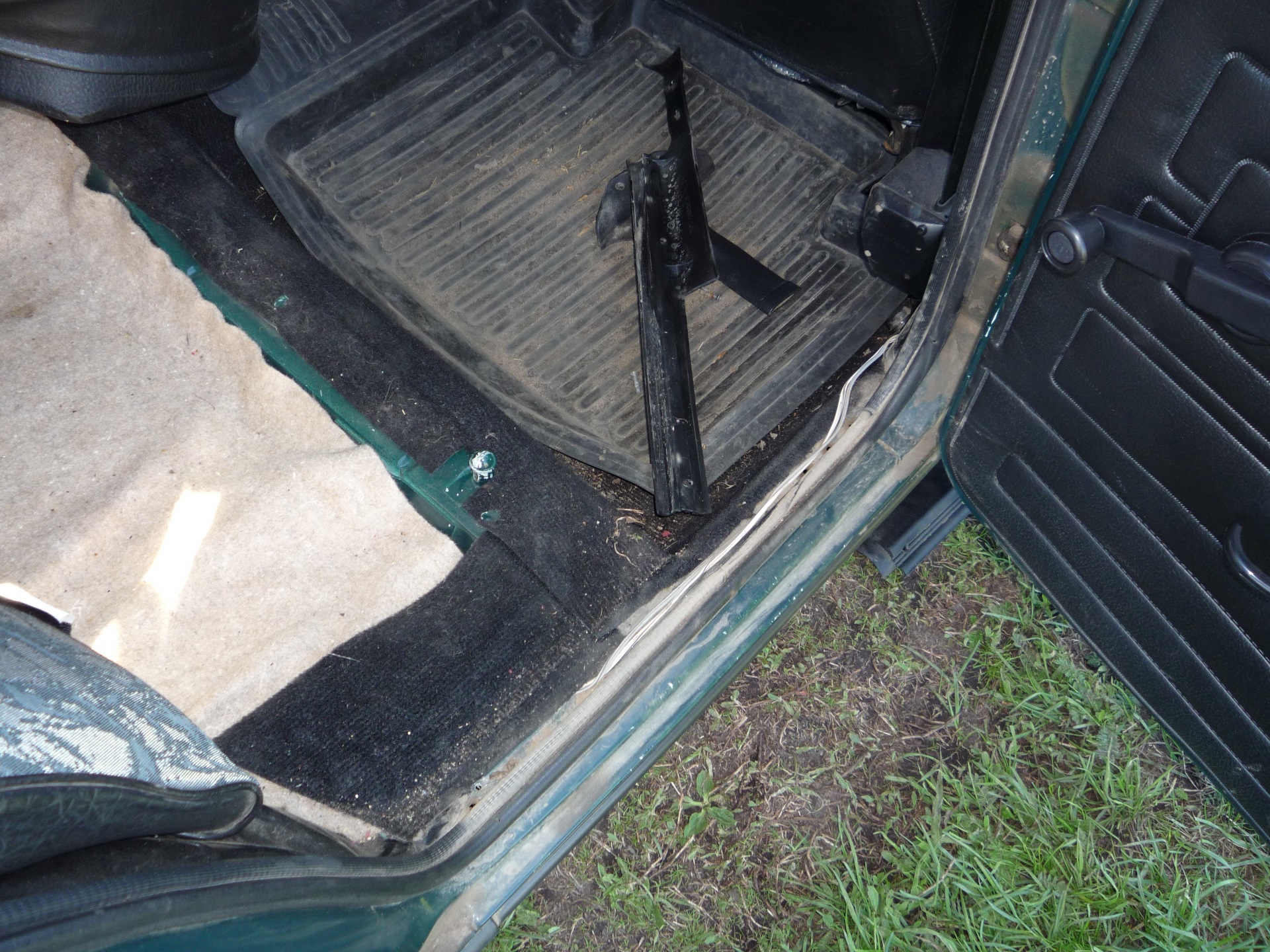

Ну вобщем богатая фантазия позволит воткнуть кнопку куда угодно, выбирать вам. Проводку к актуатору, который будет закреплен на крышке багажника ведем под порогами, рядом с основным задним жгутом:

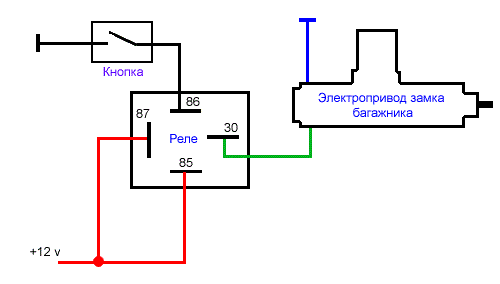

Реле и кнопку подключаем к управлению актуатора по этой схеме:

Контакты реле либо изолируем, либо используем колодку реле:

В самом замке нужно просверлить отверствие для того, что бы вставить в него тягу, которая будет открывать замок багажника при помощи электропривода:

Сам актуатор (электрозамок) закрепляем следующим образом и протягиваем к нему управляющий плюсовой провод, который у нас идет под порогами от реле:

Вот собственно и все, схема проверена не на одном десятке машин - работает исправно. Если у вас остались вопросы или есть идеи и предложения, то будем рады вас видеть в нашем клубе ваз классика.
