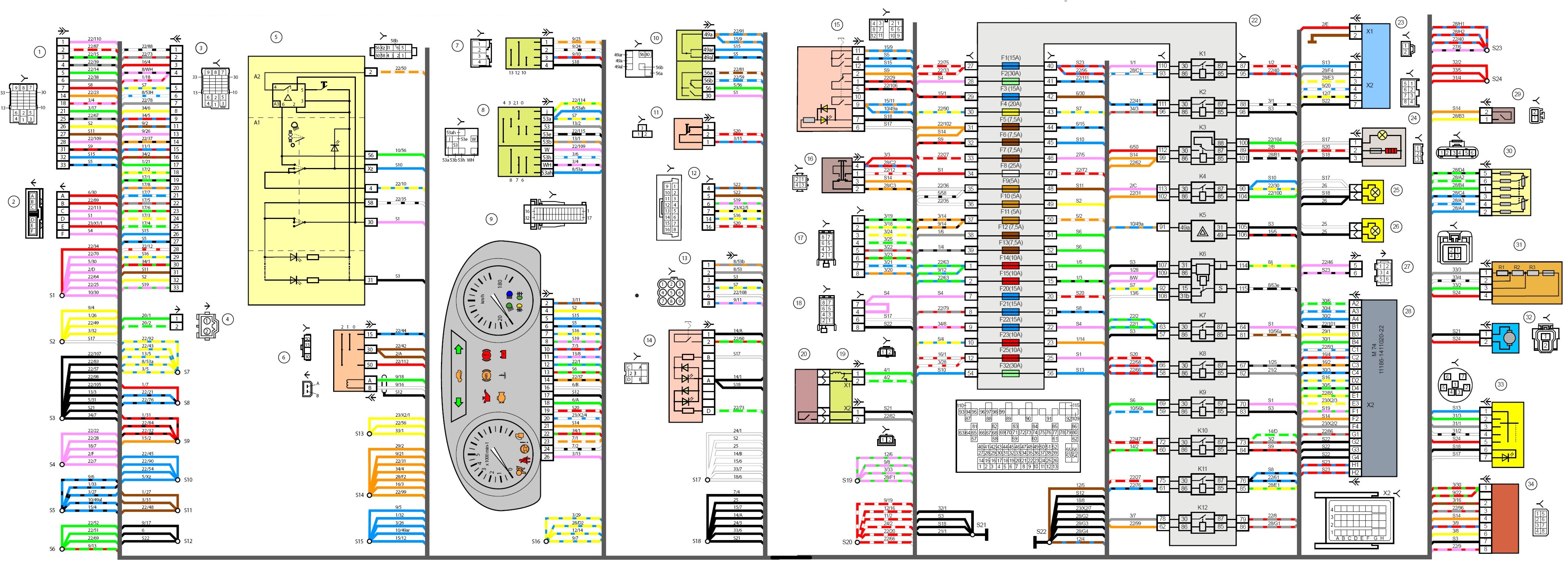

Схема электрических соединений жгута панели приборов LADA GRANTA 21900

Схема электрических соединений жгута панели приборов LADA GRANTA 21900

- колодка жгута проводов панели проводок к колодке жгута проводов переднего;
 - колодка жгута проводов панели проводок к колодке жгута проводов переднего;
 - колодка жгута проводов панели проводок к колодке жгута проводов заднего;
 - колодка жгута проводов панели проводок к колодке жгута проводов заднего;
 - модуль управления светотехникой;
 - замок зажигания;
 - переключатель режимов бортового компьютера;
 - переключатель стеклоочистителей;
 - комбинация приборов;
 - переключатель световой сигнализации;
 - выключатель привода замка багажника;
 - колодка диагностики;
 - колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;
 - выключатель обогрева заднего стекла;
 - выключатель аварийной сигнализации;
 - выключатель сигнала торможения;
 - колодка жгута проводов панели приборов к радиоаппарату;
 - колодка жгута проводов панели приборов к радиоаппарату;
 - устройство вращающееся;
 - модуль надувной подушки безопасности водителя;

 - монтажный блок;
 - электроусилитель рулевого управления;
 - прикуриватель;
 - лампа подсветки табло управления отопителем;
 - осветитель;
 - колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;
 - контроллер;
 - выключатель сигнала положения педали сцепления;
 - педаль акселератора электронная;
 - резистор добавочный;
 - электродвигатель отопителя;
 - переключатель электродвигателя отопителя;
 - блок управления системой блокировки дверей.
 К1 - реле электровентилятора системы охлаждения двигателя;

 К2 - реле включения блокировки дверей;

 К3 - дополнительное реле стартера;

 К4 - дополнительное реле;

 К5 - реле-прерыватель указателей поворота и аварийной сигнализации;

 К6 - реле стеклоочистителя;

 К7 - реле включения дальнего света фар;

 К8 - реле звукового сигнала;

 К9 - реле включения ближнего света фар;

 К10 - реле включения обогрева заднего стекла;

 К11 - главное реле;

 К12 - реле топливного насоса.
