Схема подключения электродвигателя вентилятора отопителя (моторчика печки) на ВАЗ-2106

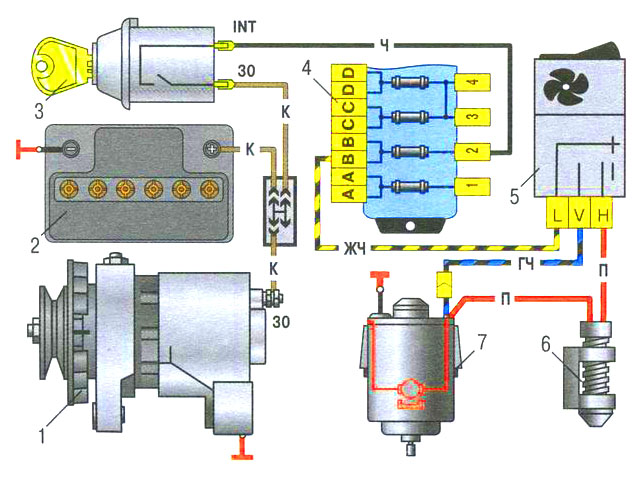

Схема включения электродвигателя вентилятора отопителя (моторчика печки) на ВАЗ-2106:
 1 - генератор;

2 - аккумуляторная батарея;

3 - замок зажигания;

4 - блок предохранителей (за моторчик печки на ВАЗ-2106 отвечает предохранитель Ф2);

5 - переключатель вентилятора отопителя;

6 - дополнительный резистор скорости;

7 - электродвигатель вентилятора печки
